매립라인조명 설치 A to Z

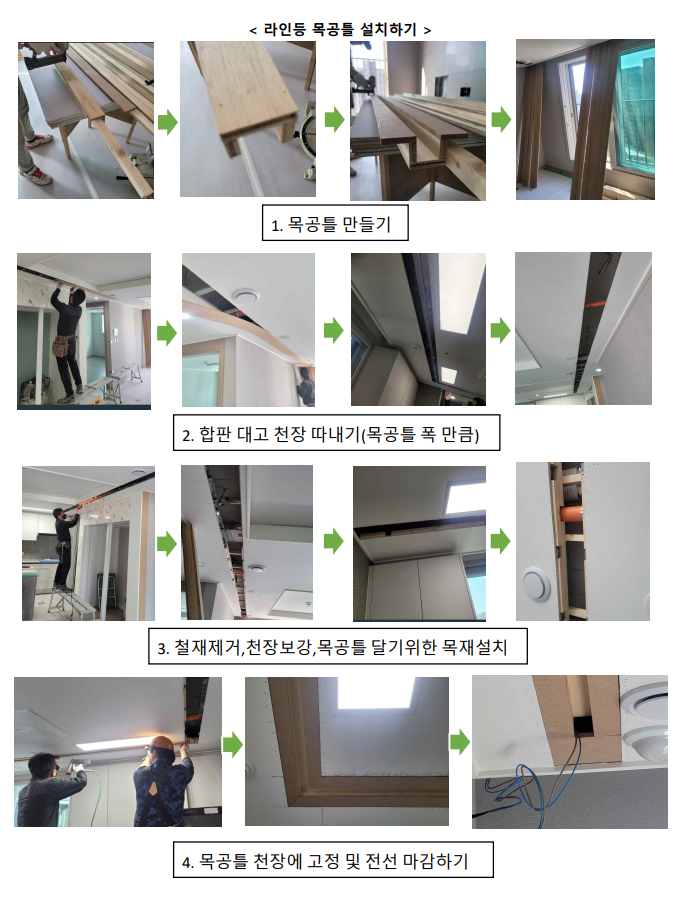

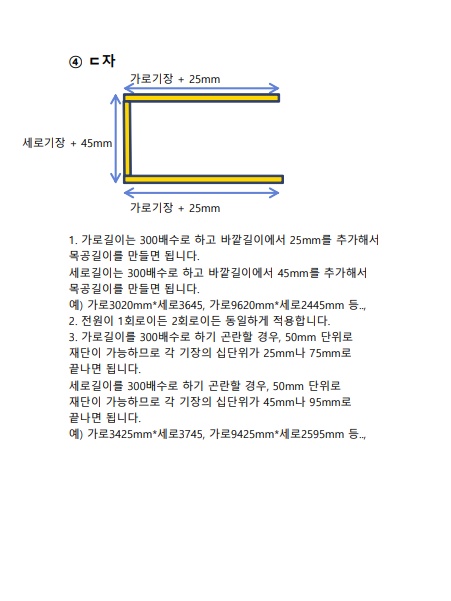

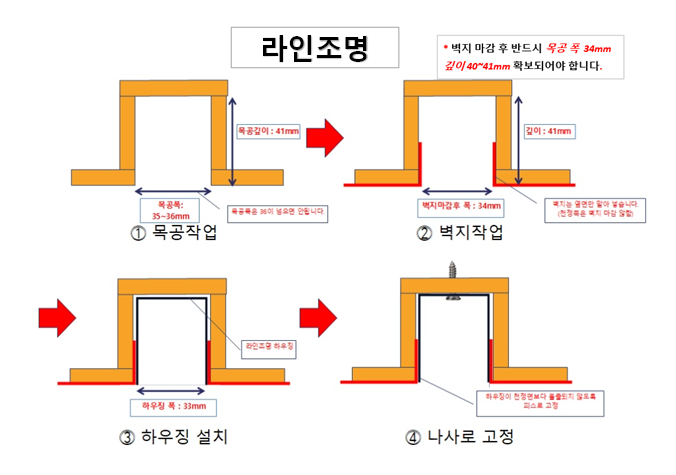

1. 목공작업하기

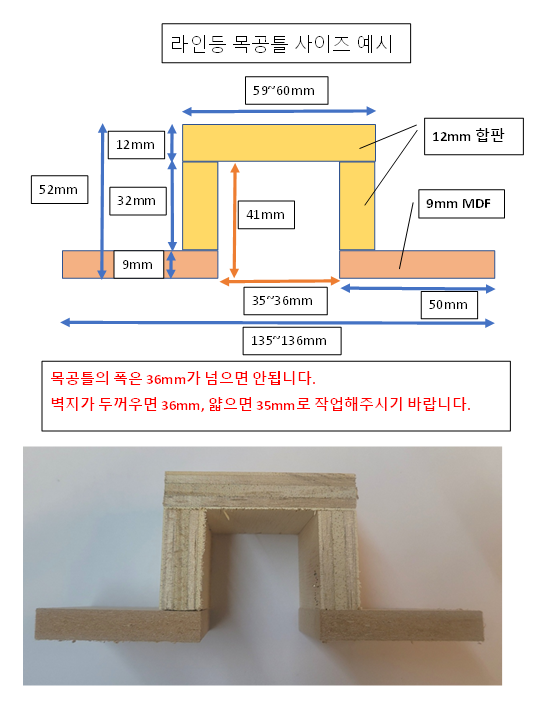

- 천장과 천장 위 공간이 최소 50mm이상 확보되어야 합니다.
- 공간이 40~50mm 인 경우도 설치 가능하니 문의 주시기 바랍니다.

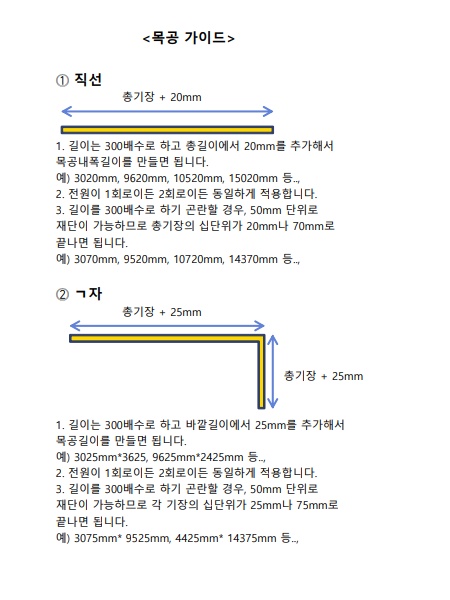

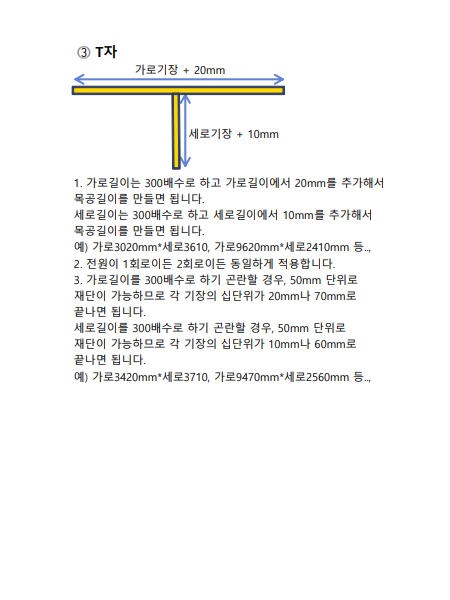

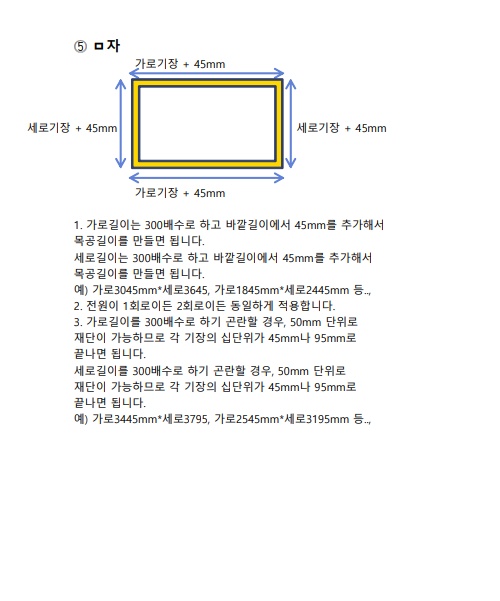

⚠️ 목공길이 확정전 꼭 연락주시기 바랍니다. 목공길이를 상의하셔야 음영 없이 이쁘게 마무리 됩니다.

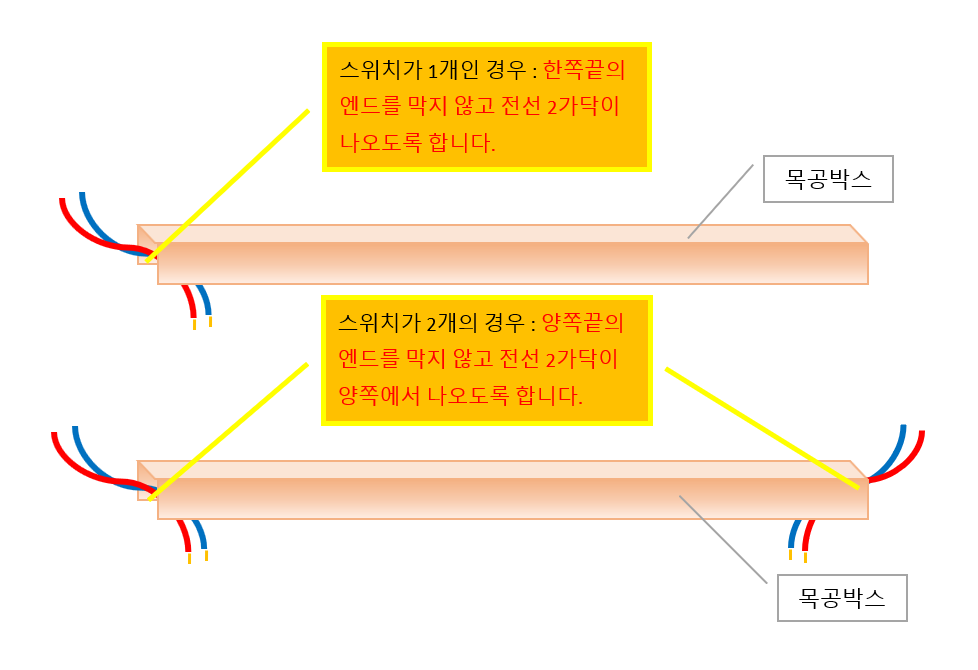

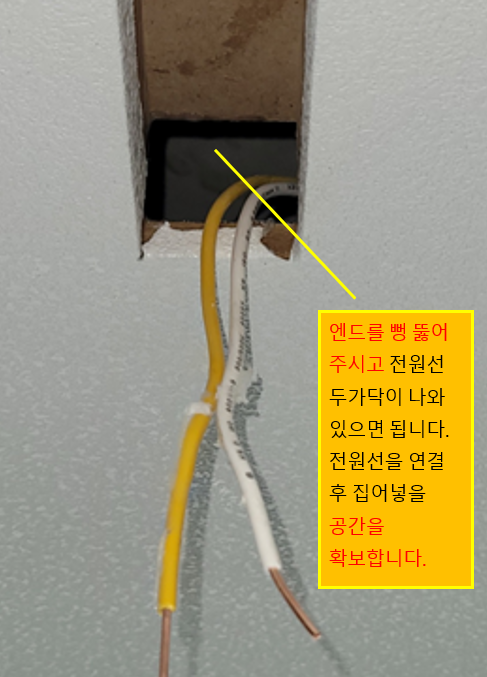

2. 입선작업

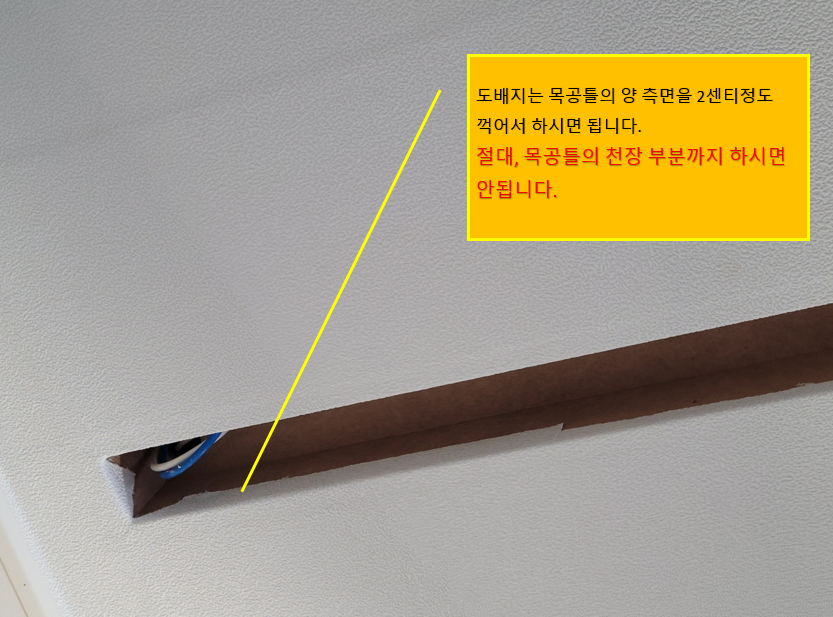

3. 도배작업
4. 설치하기
⚠️ 반드시 전원을 차단하고 설치하시기 바랍니다.

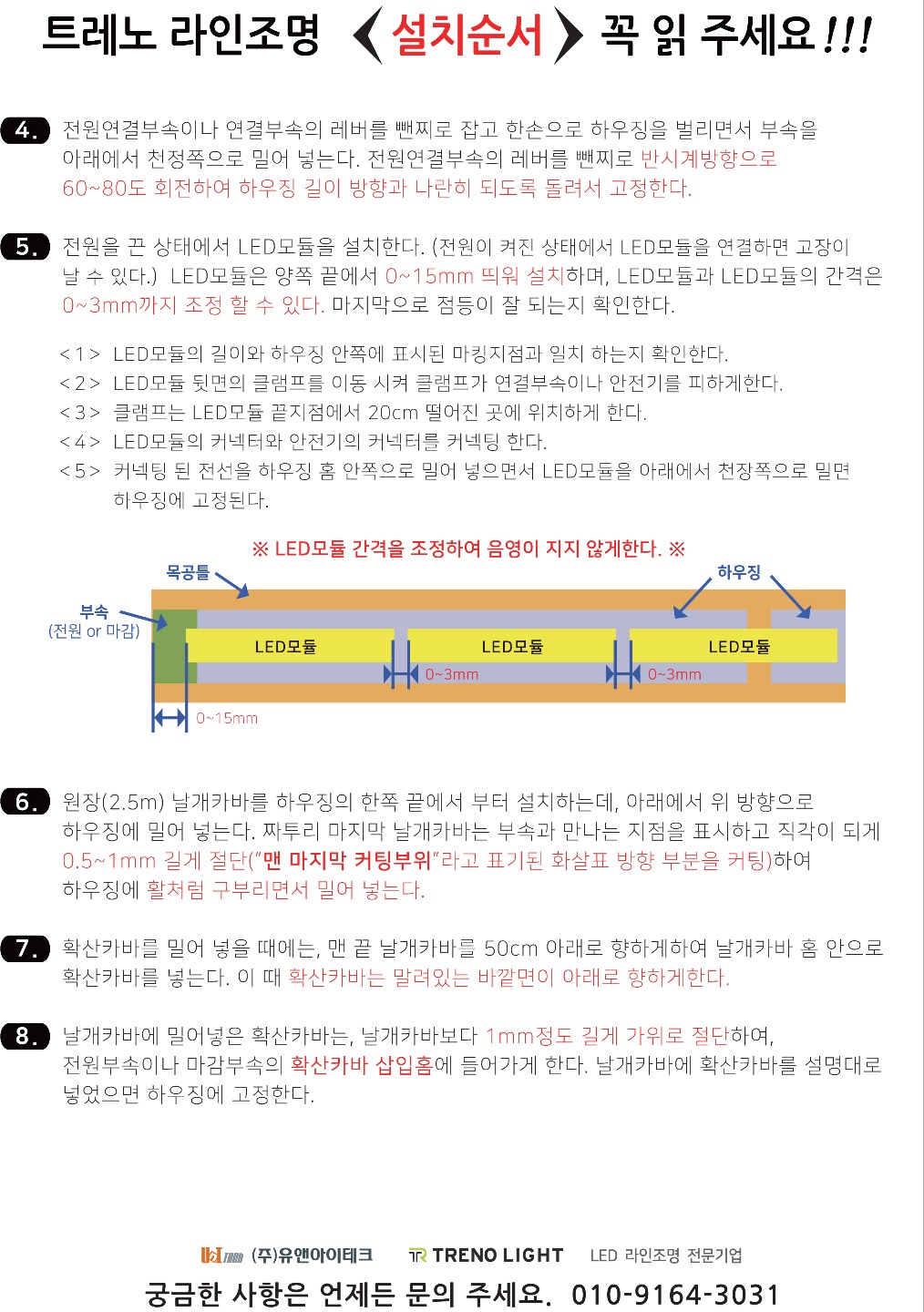

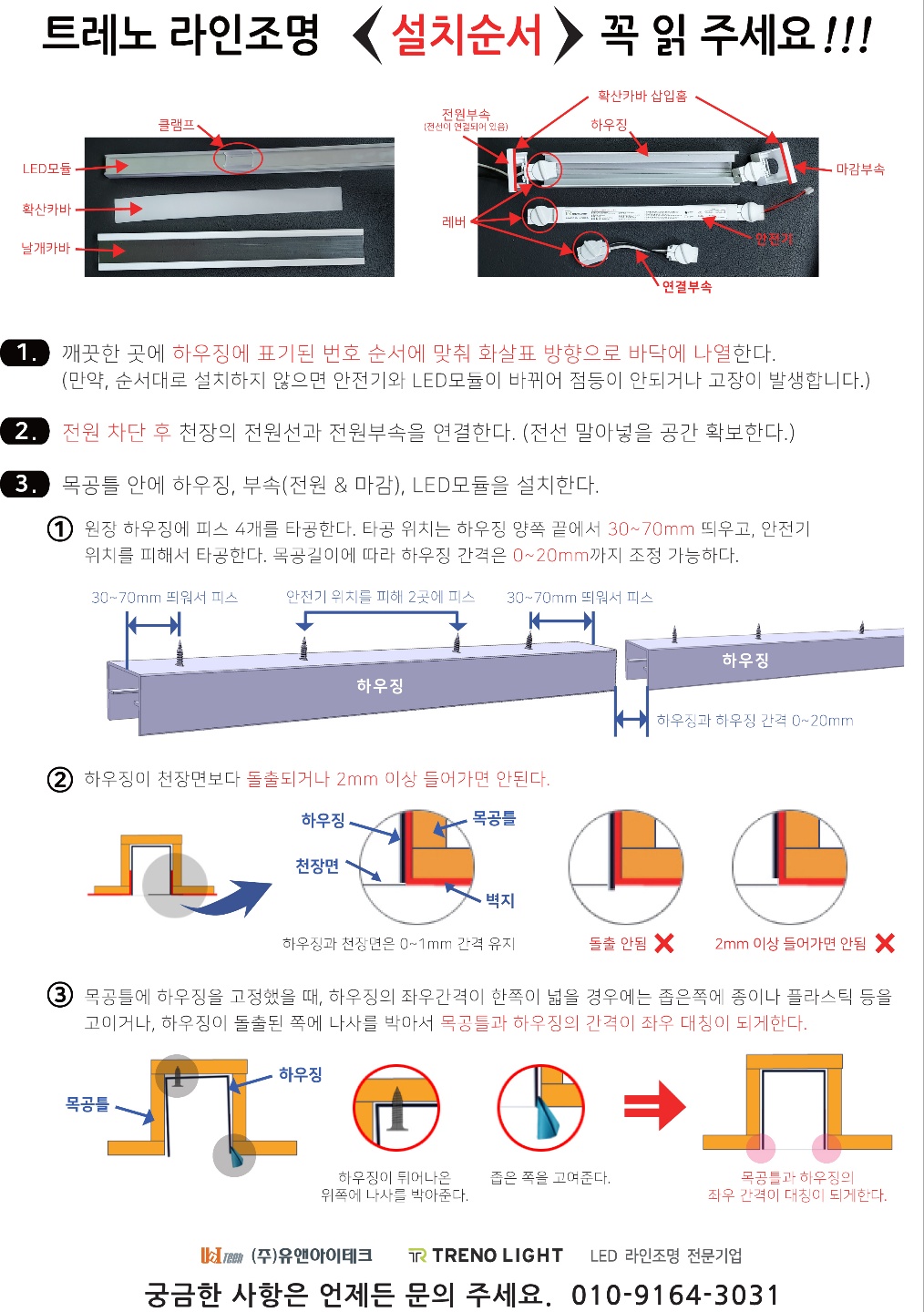

설치 설명서를 잘 읽어보시고 구성품 명칭과 순서를 숙지 합니다.
박스를 개봉하고 하우징과 엘이디모듈을 순서에 맞춰서 바닥에 정돈 합니다. 절대로 순서나 방향이 바뀌어서는 안됩니다.

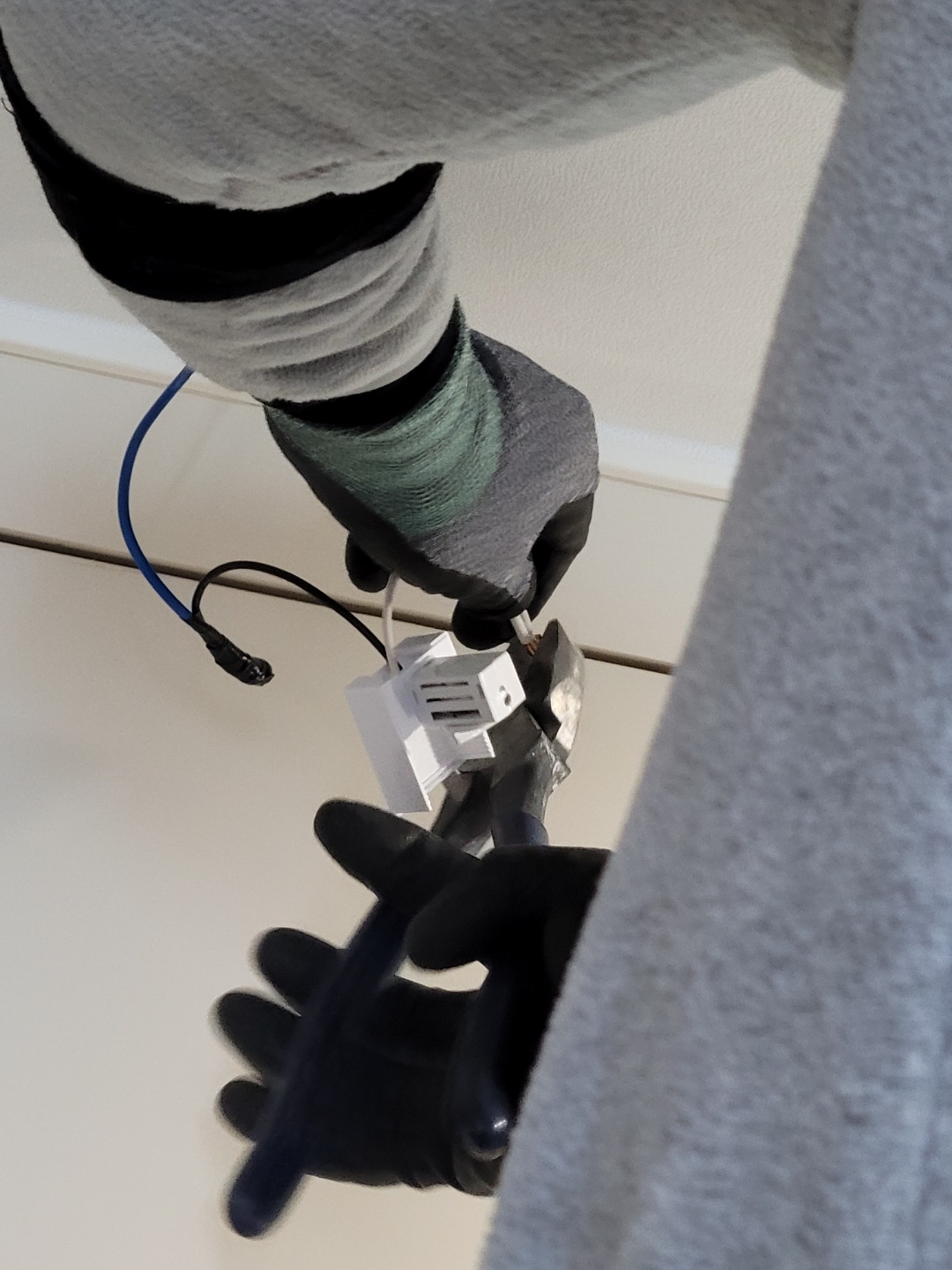

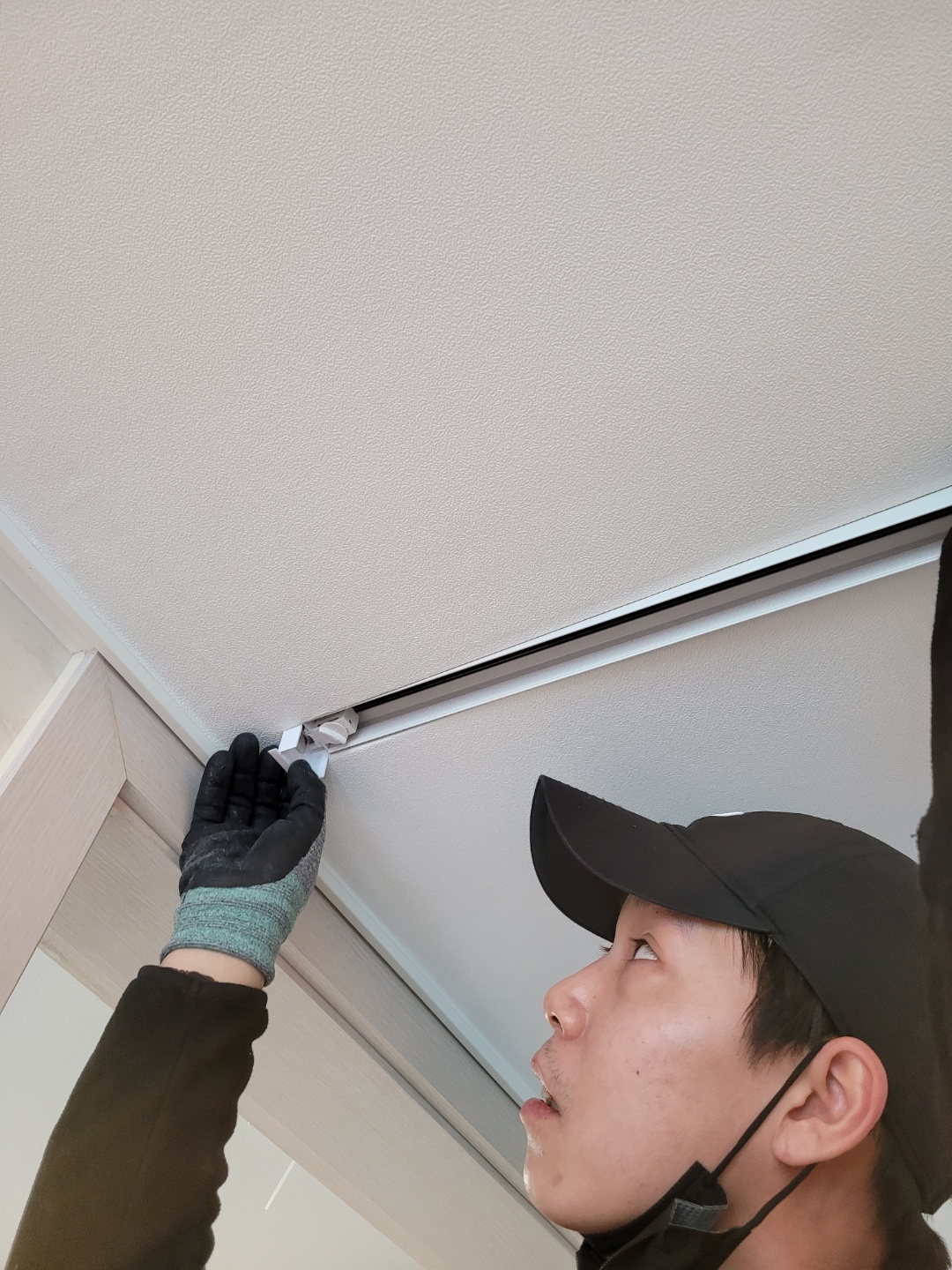

전원부속과 전원선을 연결합니다.

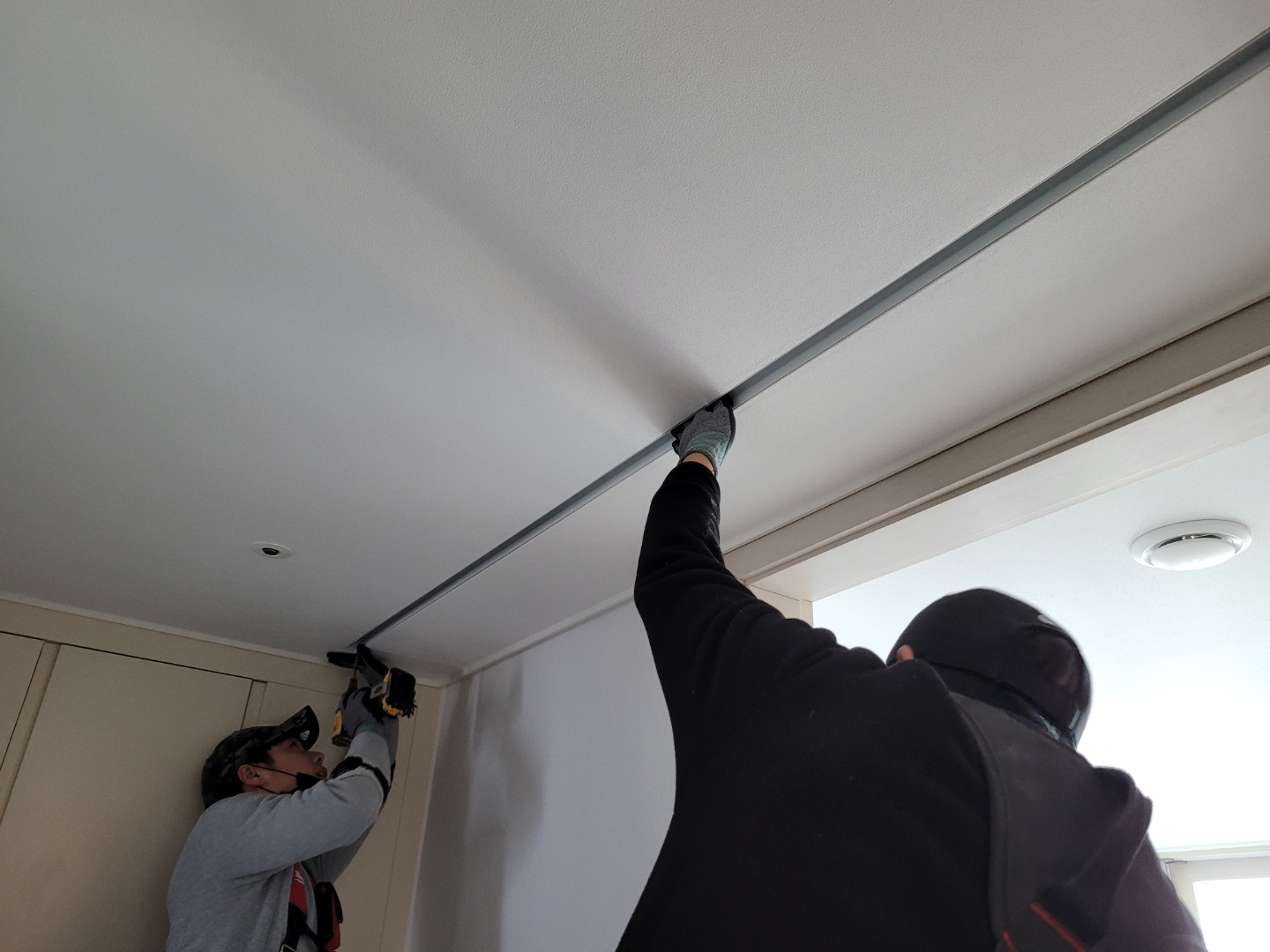

전원부속과 시작지점에 하우징 1번을 맞춰봅니다.
하우징을 목공용 피스로 목공박스에 고정합니다.

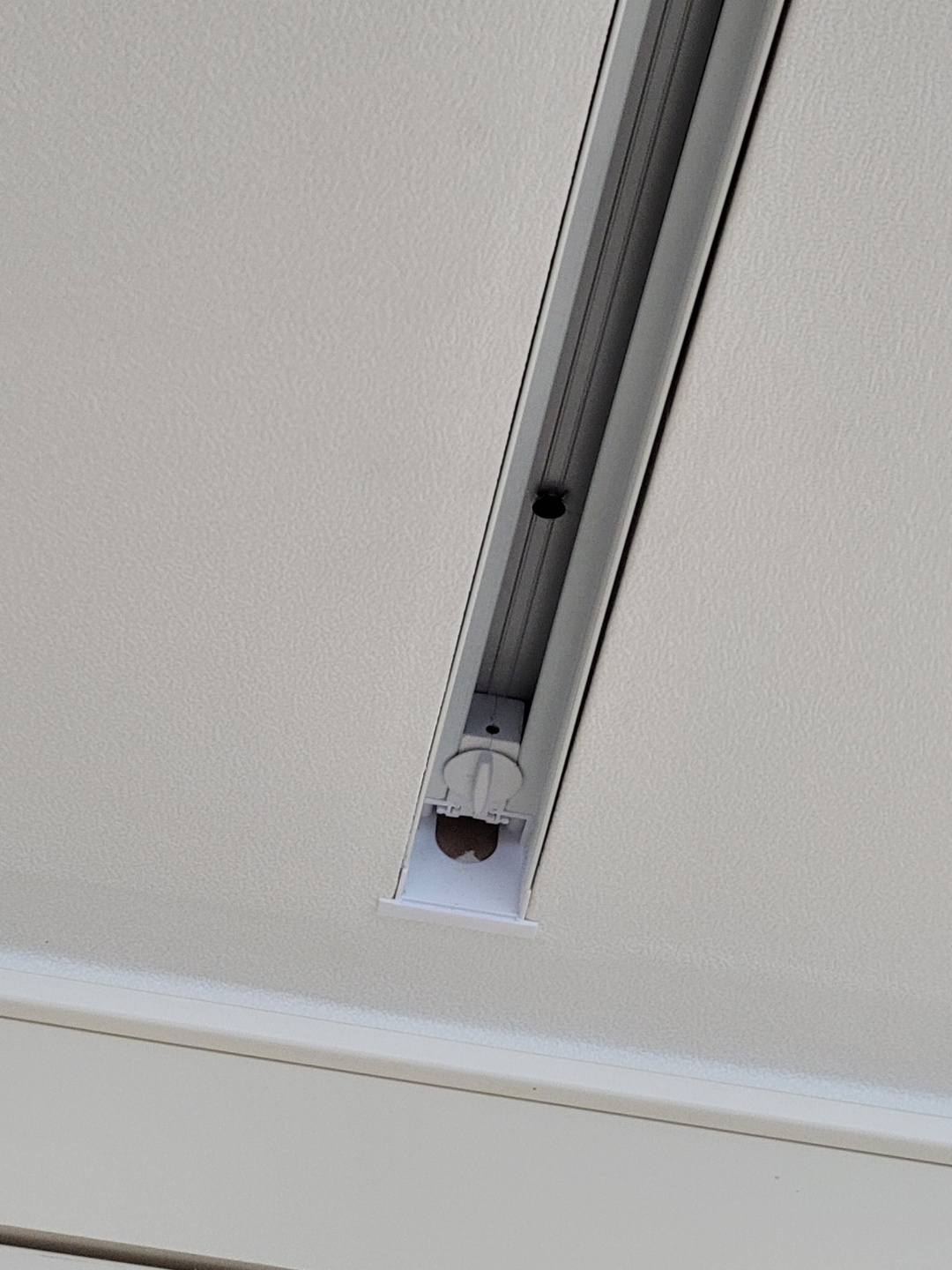

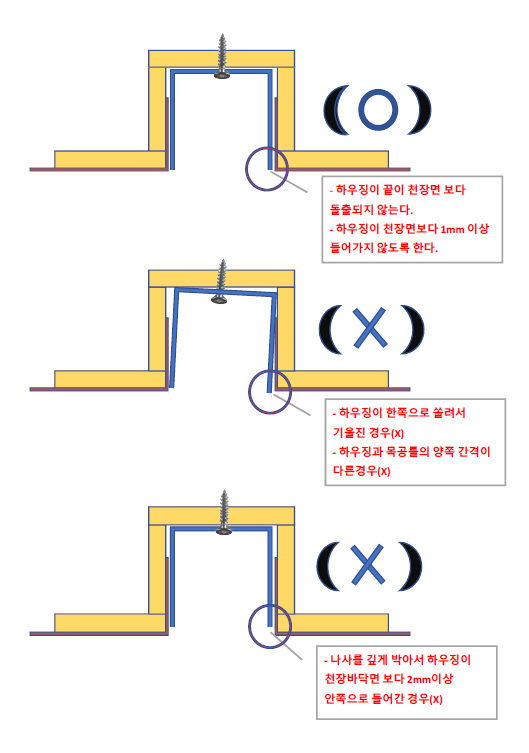

그림과 같이 천장면보다 하우징이 돌출되거나 한쪽으로 기울어지지 않도록 고정합니다.

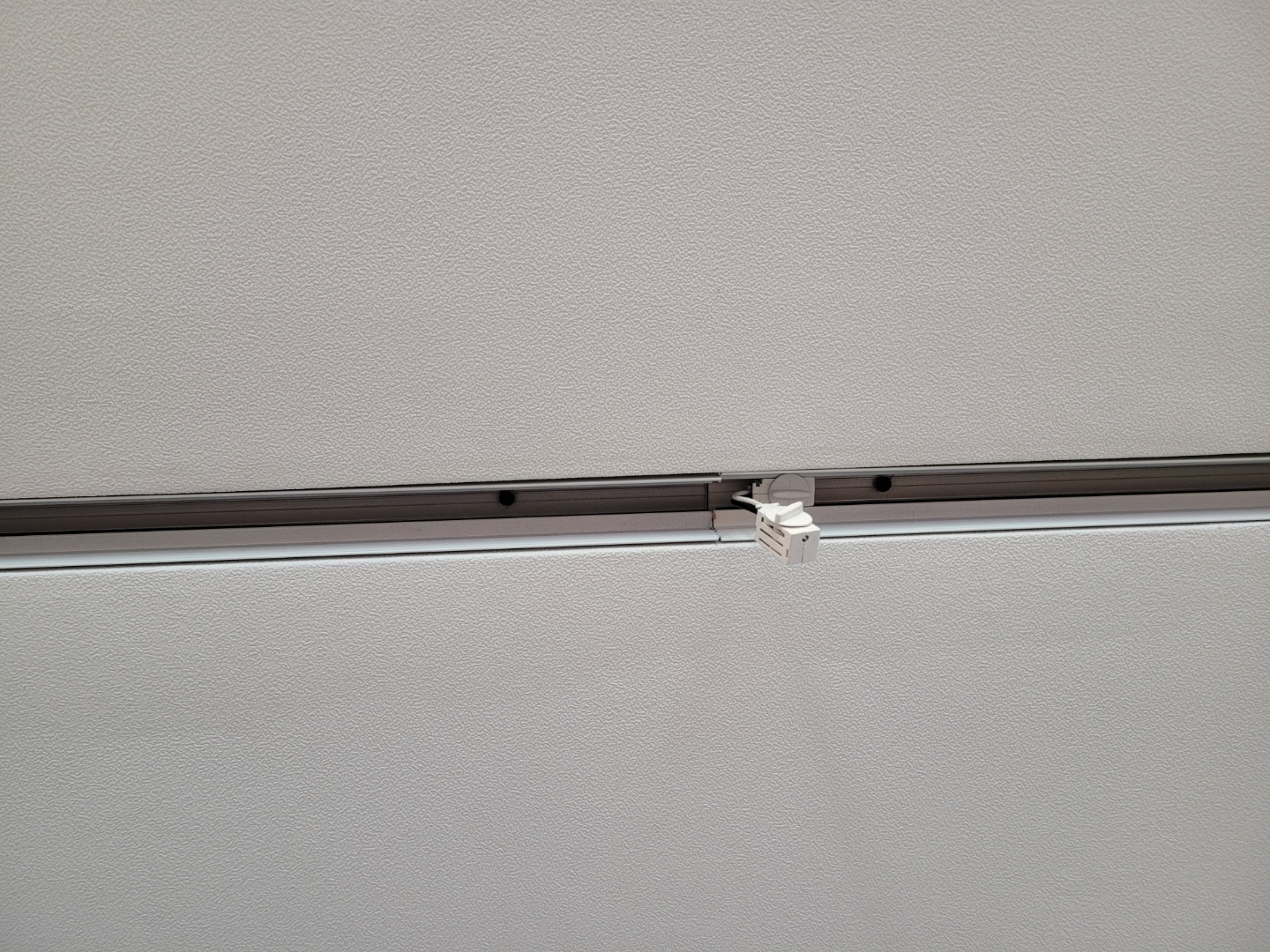

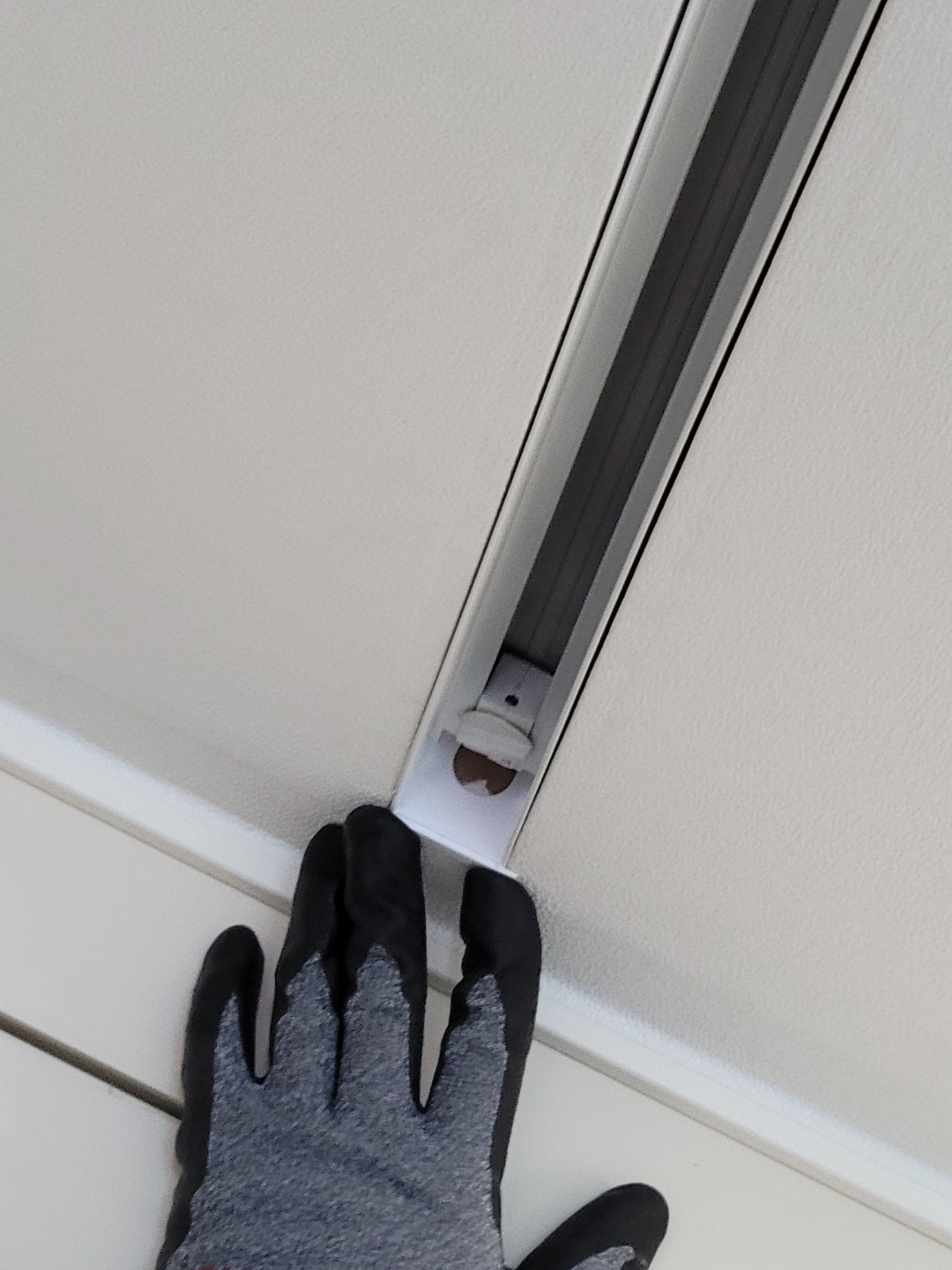

전원연결부속의 레버를 반시계방향으로 살짝 돌려서 하우징과 나란히 되도록 합니다.
⚠️ 90도 이상 돌리면 전원부속이 망가집니다.

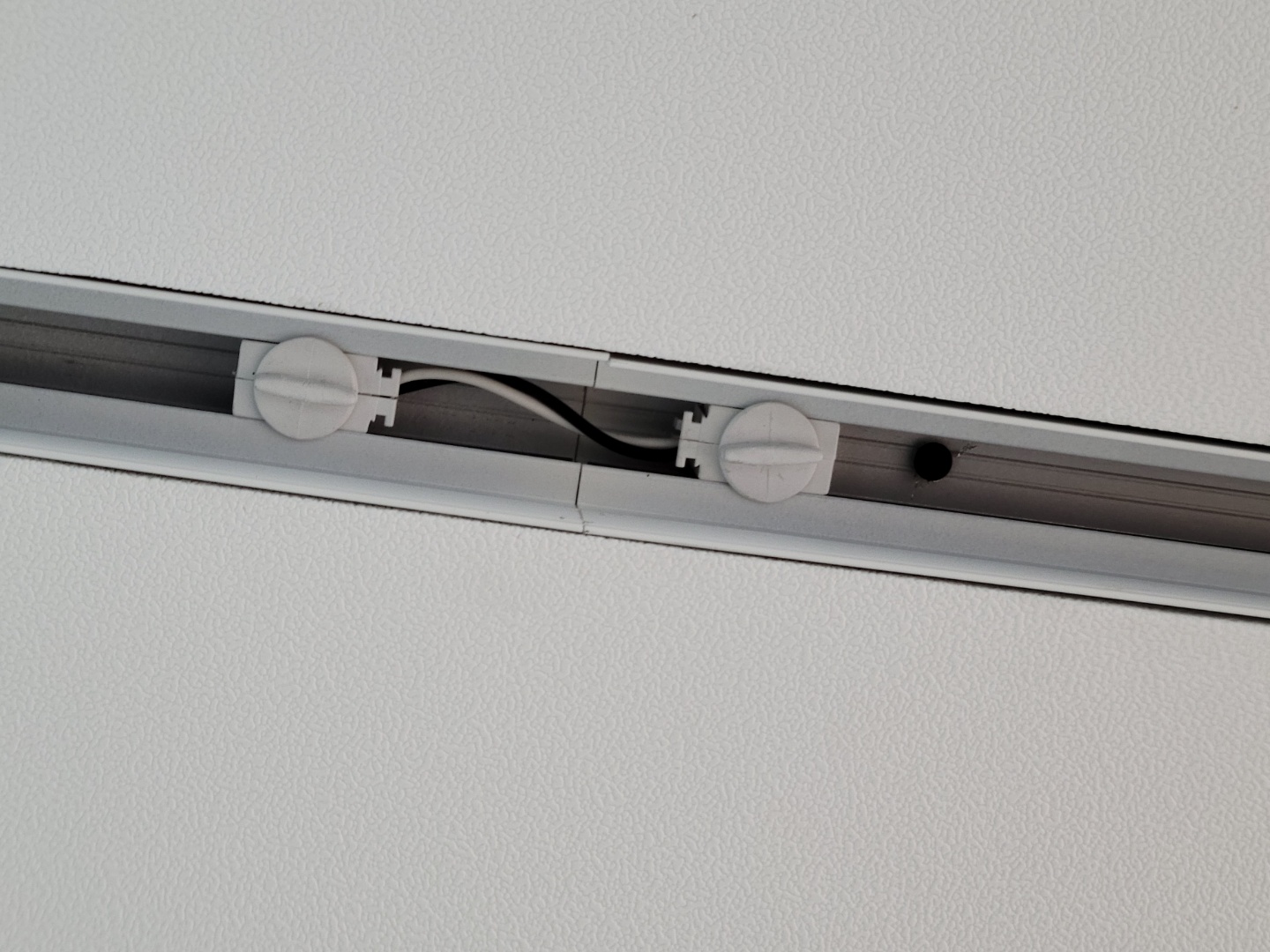

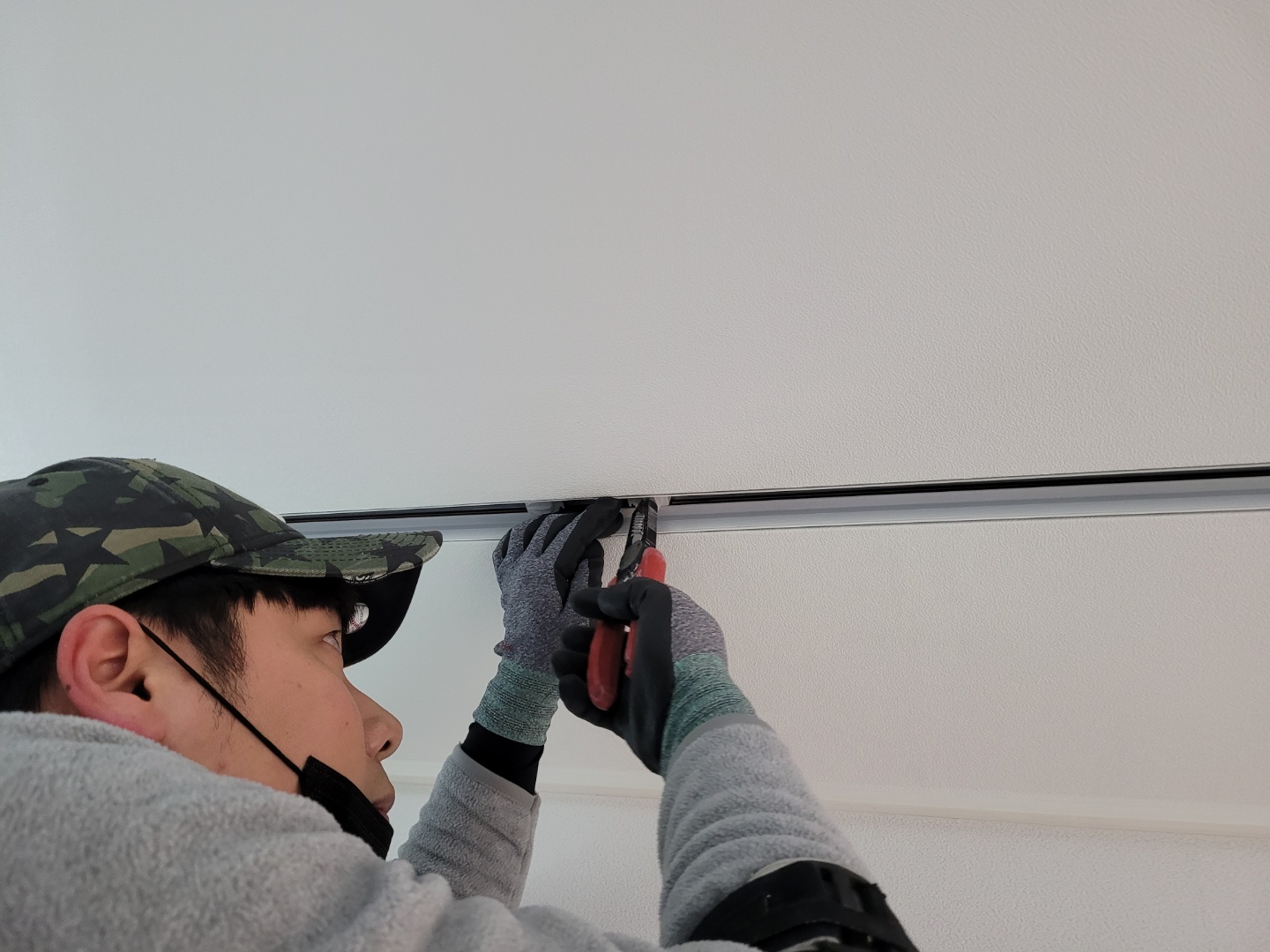

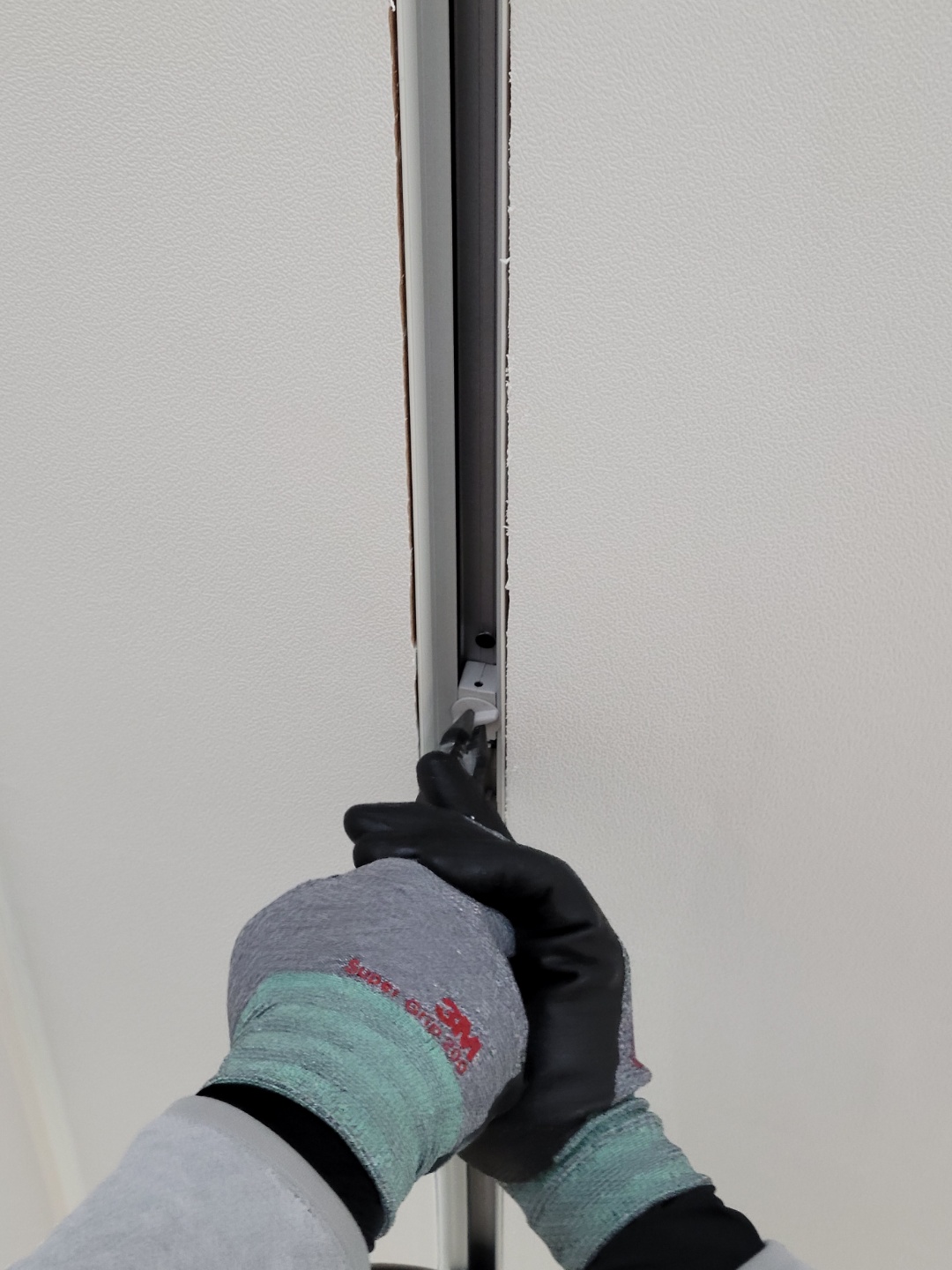

연결부속은 하우징을 한손으로 벌리면서 부속의 레버를 뻰찌로 잡고 하우징에 넣고 반시계방향으로 살짝 돌려서 하우징과 나란히 되도록 합니다.
⚠️ 90도 이상 돌리면 전원부속이 망가집니다.

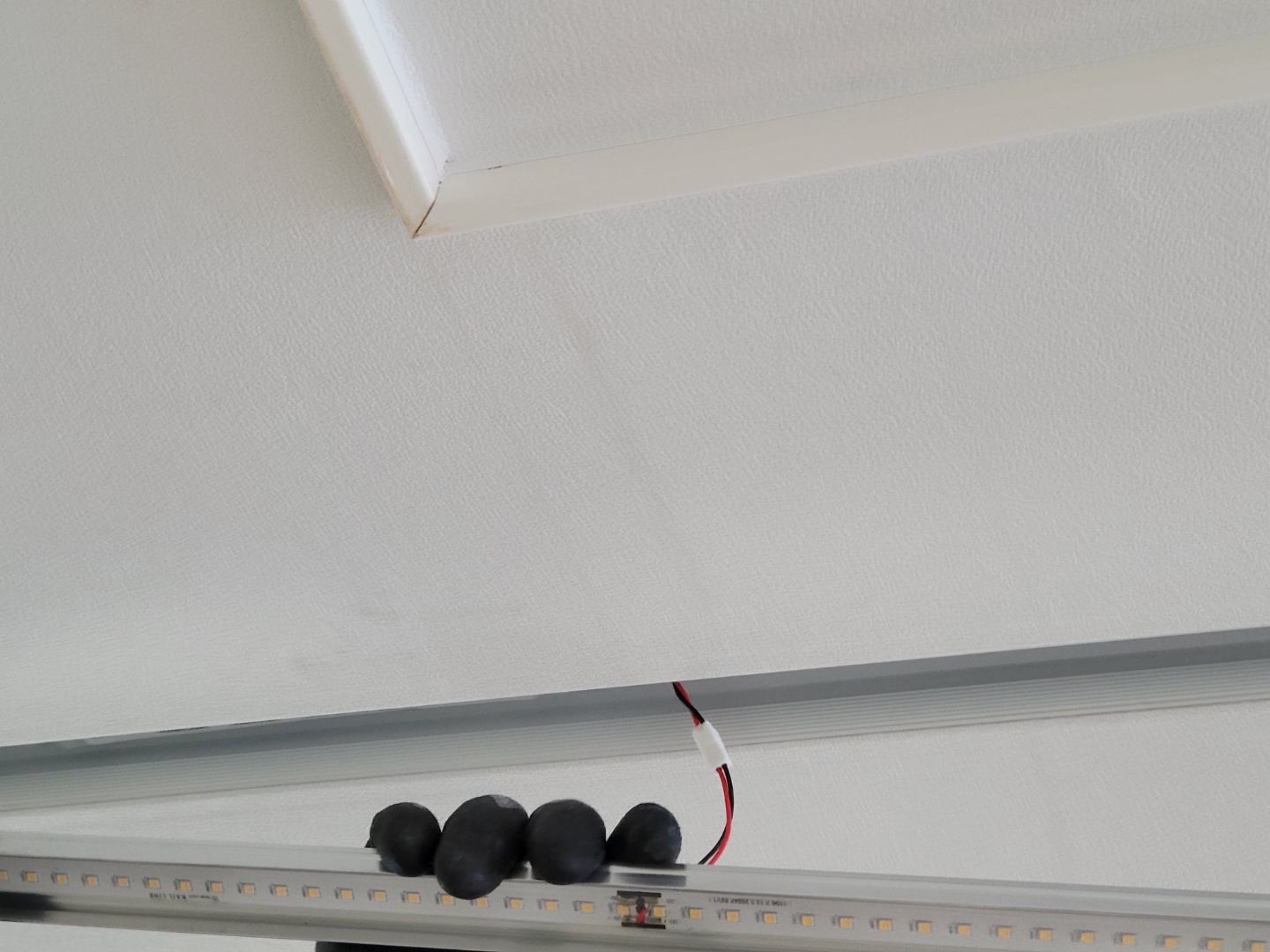

안정기의 커넥터와 엘이디모듈의 커넥터를 연결합니다.
⚠️ 반드시 순서에 맞게 연결해야 합니다.

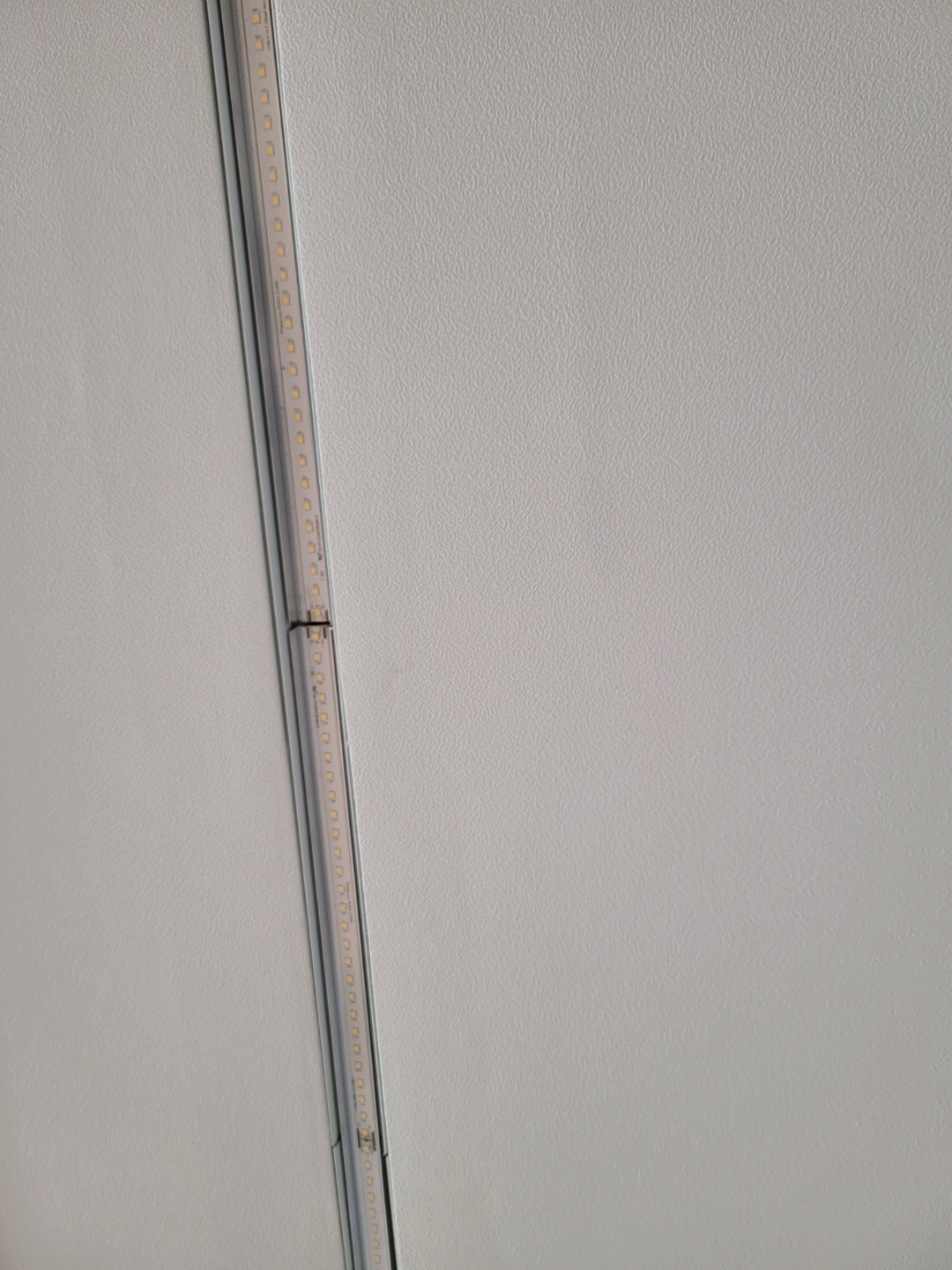

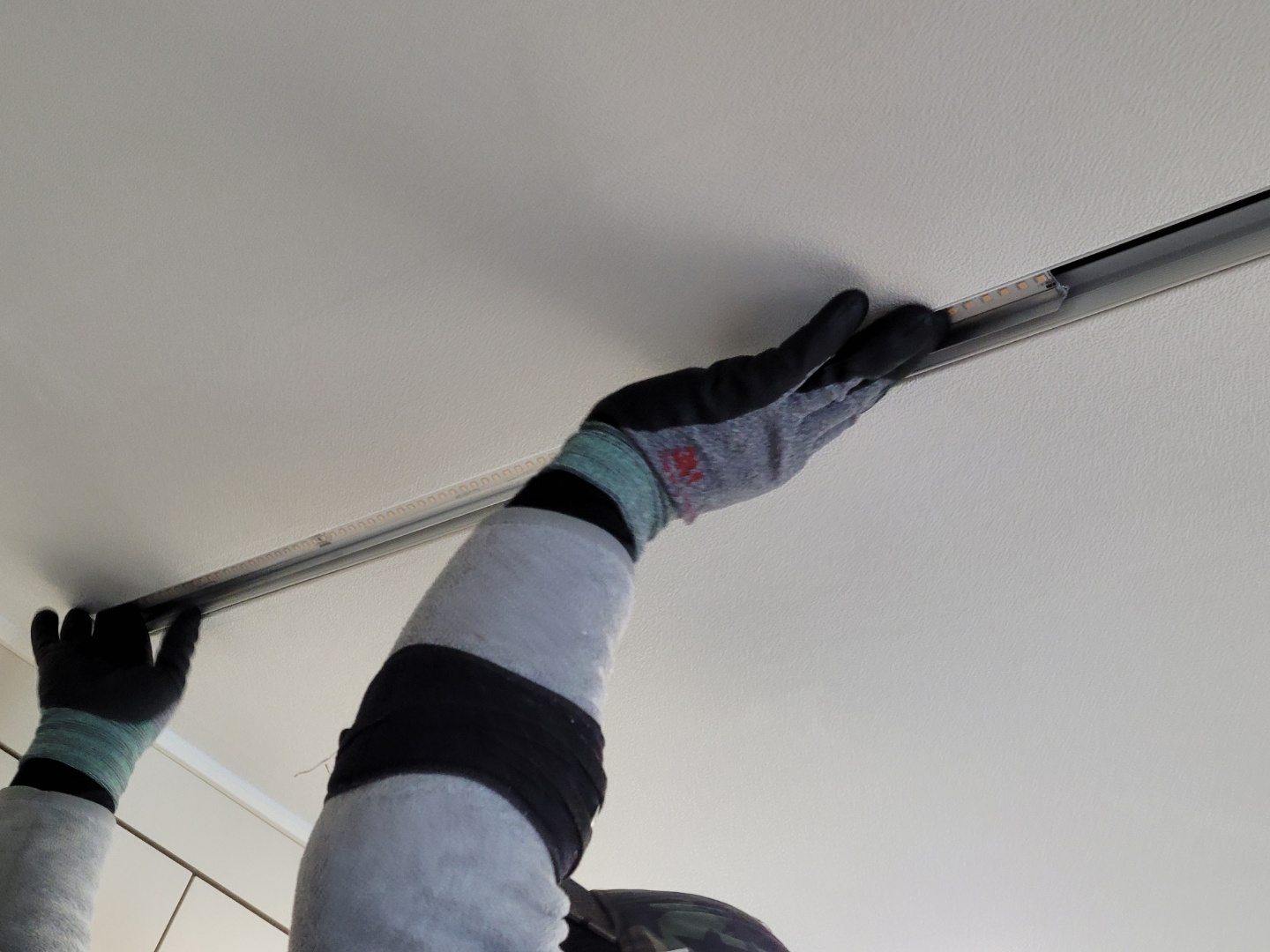

엘이디모듈의 바닥을 하우징에 밀어 넣어 체결합니다.

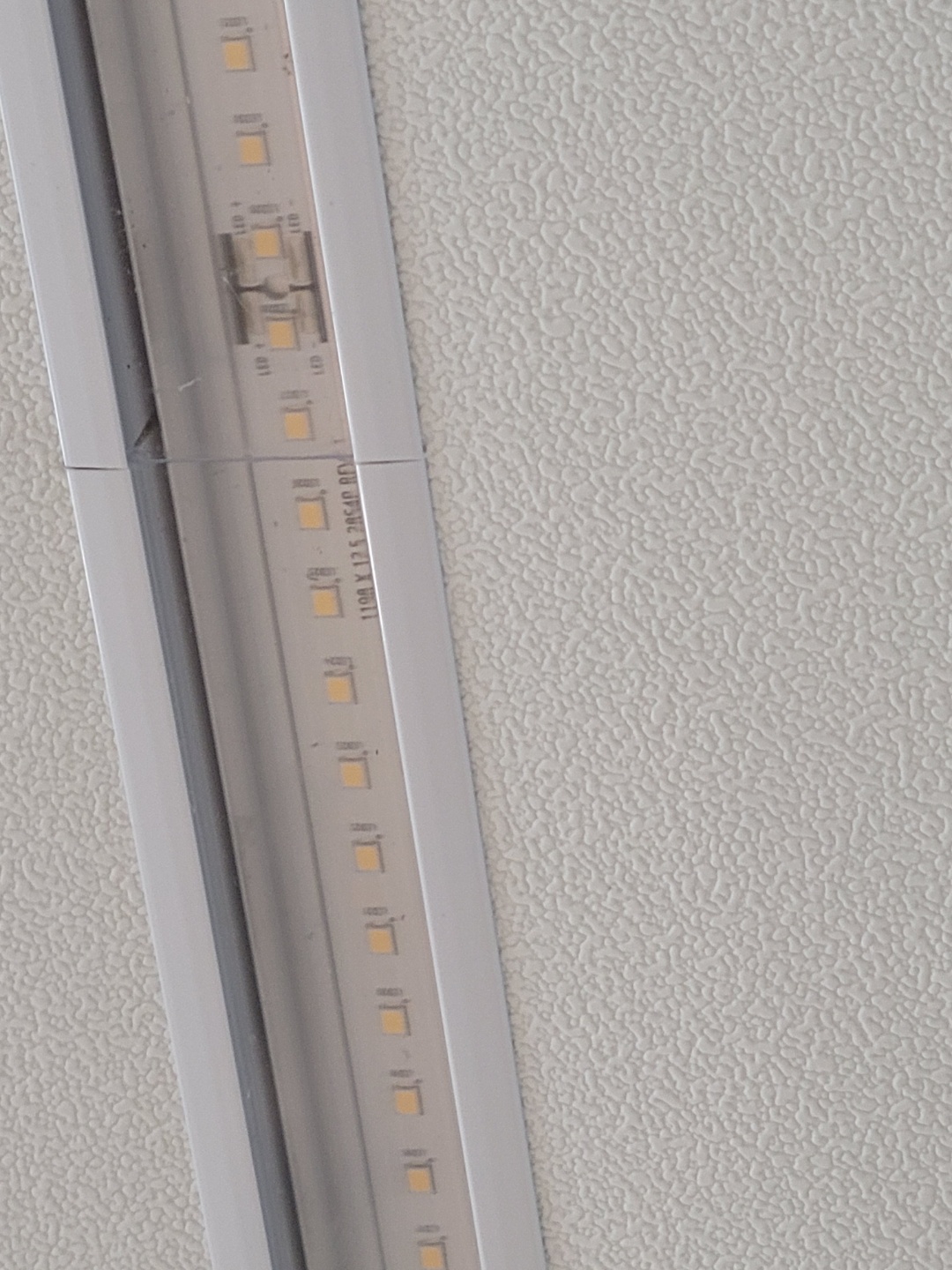

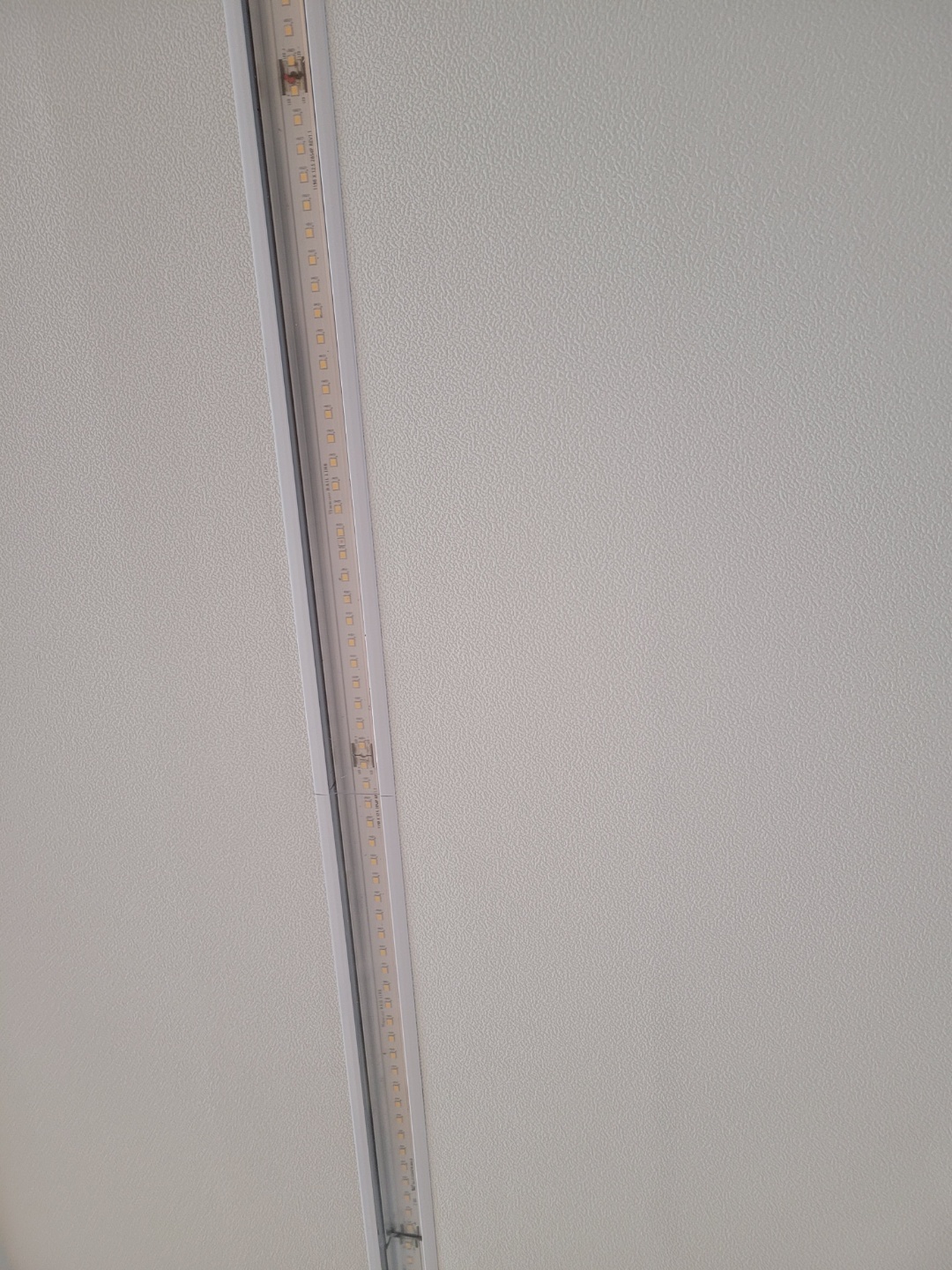

엘이디모듈의 간격이 벌어지지 않도록 합니다. 양쪽 끝의 전원부속과 마감부속과는 5mm내외 떨어져 있어도 됩니다. 전원을 공급하여 점등 테스트를 합니다.
하우징 안쪽면 에 날개카바의 바깥면이 들어가도록 하여, 한쪽 끝에서부터 확산카바를 끼워 옵니다. 방향이 바뀌지 않도록 주의 합니다. 확산카바와 확산카바는 벌어지지 않도록 밀착시킵니다.
한쪽끝에 남는 확산카바는 길이를 정확히 체크하여 그림과 같이 절단합니다.

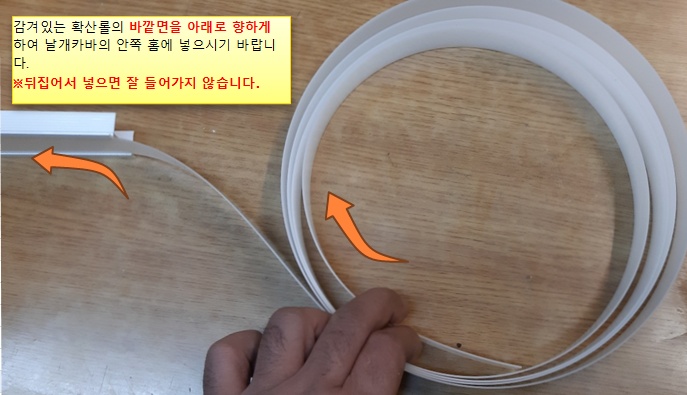

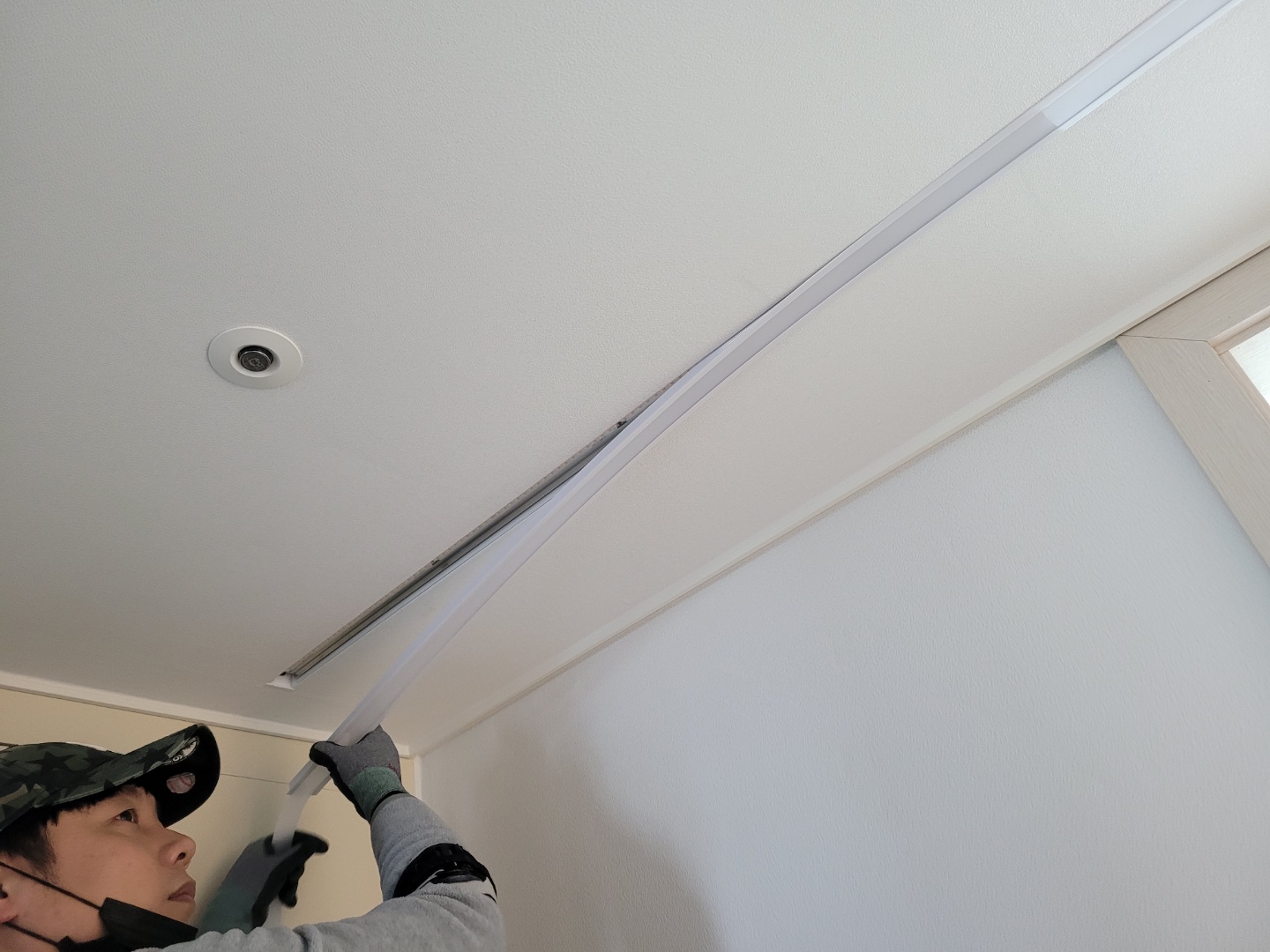

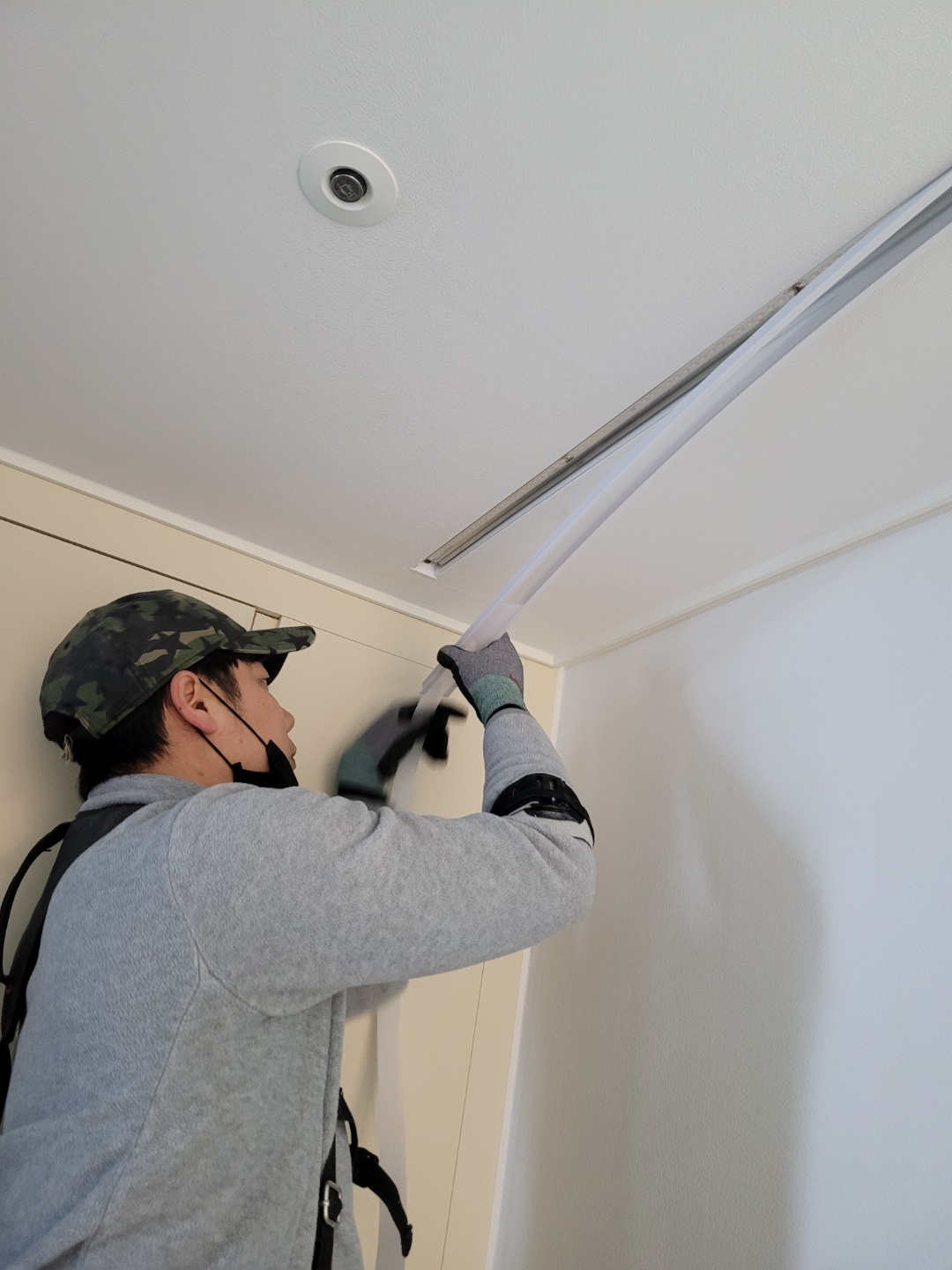

불투명 확산카바는 그림과 같이 바깥말린부분이 바닥쪽을 향하도록하여 날개카바에 끼워 넣습니다.
날개카바의 바깥쪽 양쪽 하얀색 틈에 확산카바를 끼워 밀어 넣습니다.

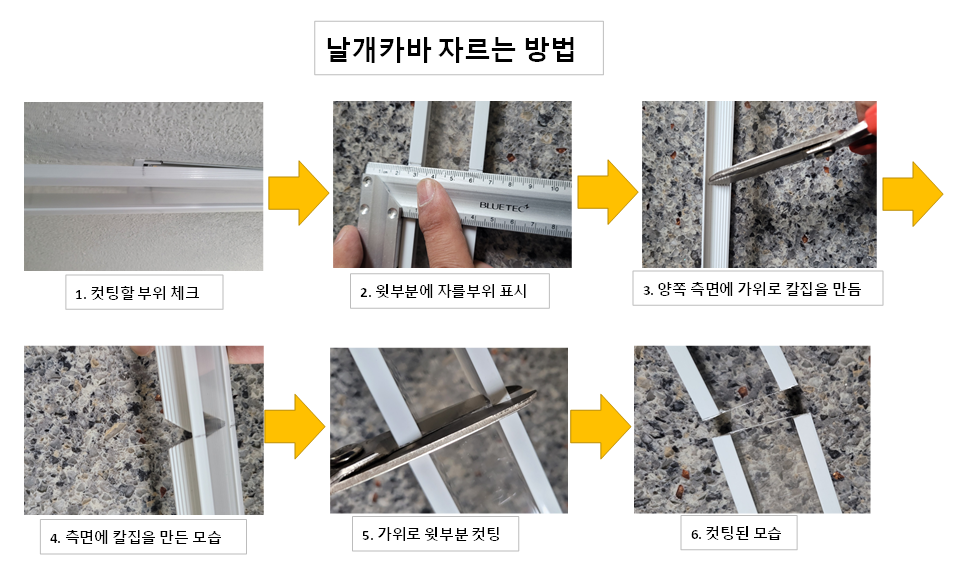

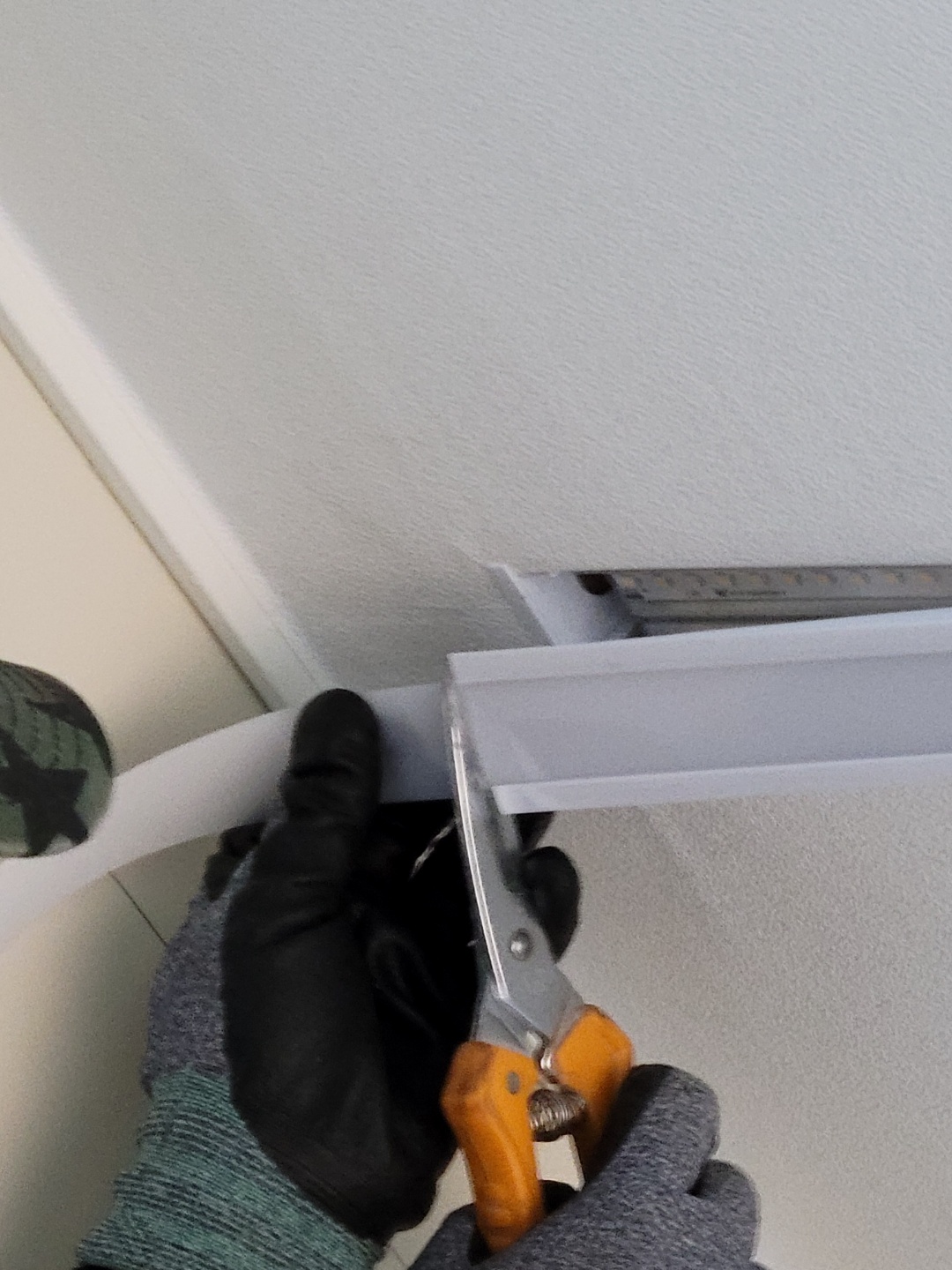

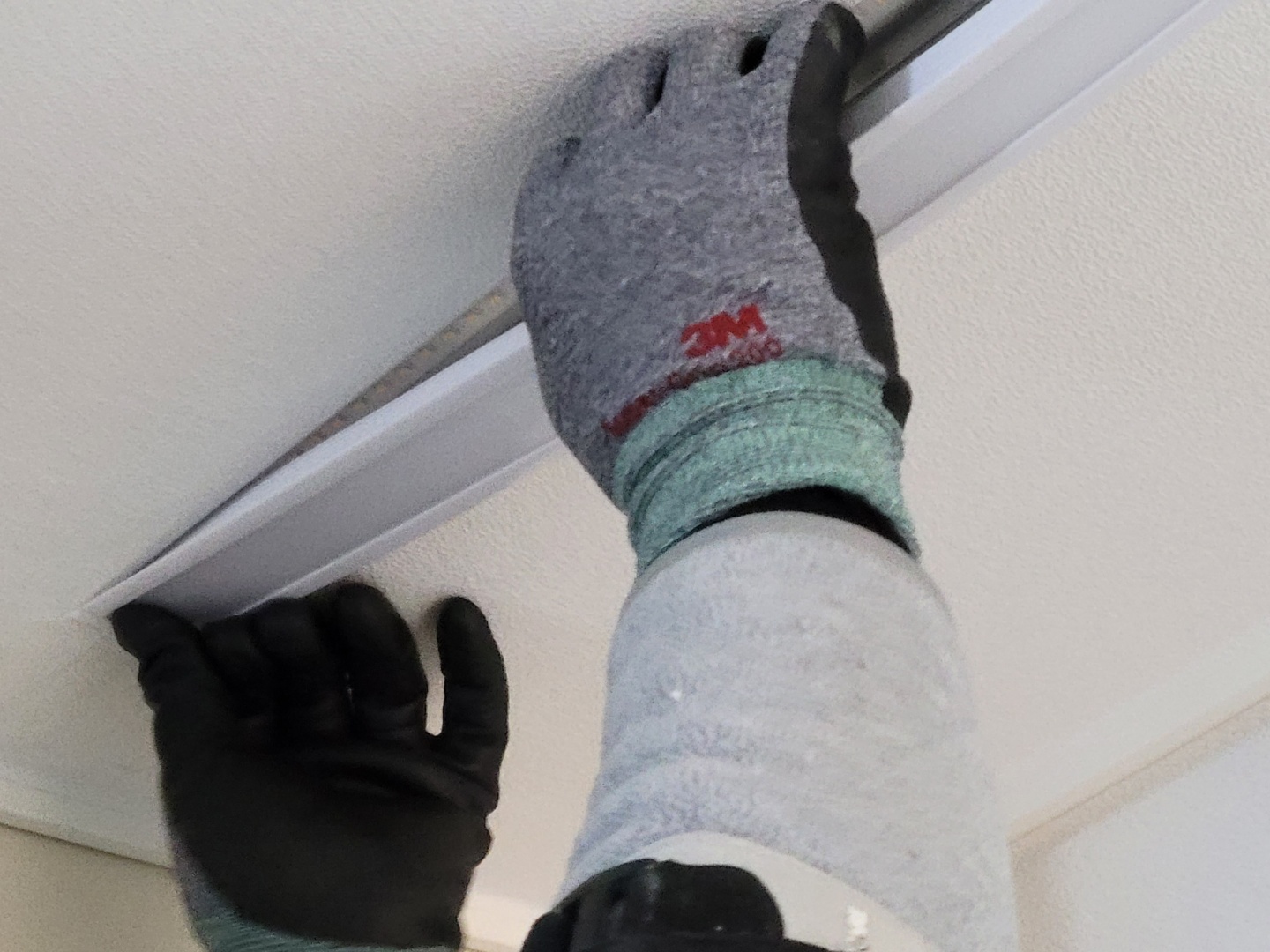

끝까지 밀어 넣은 확산카바는 날개카바의 길이에 맞춰 잘라냅니다.
확산카바와 결합된 날개카바는 활처럼 휘면서 전원부속이나 마감부속에 맞춰 체결합니다.
